麦肯锡全球研究院预测，到2025年智能工厂带来的经济影响价值将达每年1.2万亿美元至3.7万亿美元。

定位技术是智能工厂的基石

什么是智能工厂呢？简单来说，智能工厂是在数字化工厂的基础上，利用物联网技术和监控技术加强信息管理和服务，同时集智能手段和智能系统等新兴技术于一体，构建高效、节能、绿色、环保、舒适的人性化工厂。

高精度的位置数据作为智能工厂业务流中时间、空间、状态三大数据指标之一，是智能工厂数据流的基本且重要组成部分。借助室内定位技术，来对工厂的人、车、物、料等精确定位、无缝追踪，最终实现智能调配与高度协同，从而大幅提升工厂的精益生产与精细化管理水平。

UWB（Ultra-Wide Band）是目前比较主流的定位技术，它通过发送和接收纳秒级的非正弦窄脉冲来传输数据，利用ToF（时间到达）或TDoA（到达时间差）算法来计算人员或物品的位置信息，定位精度高达10厘米。

实时定位系统是基于超宽带（Ultra Wideband）技术，能够在室内外10-30厘米精度跟踪任何物体，而且在单一区域内同时追踪数百个物体。该系统的特点是精度高，在工业环境中足够稳定、紧固。

同时，在工厂内部署有限数量的UWB定位基站，给员工、车辆、物料佩戴UWB标签，精确定位人、车、物的实时位置信息，精度可达10-30cm。位置信息零延时地显示在工厂控制中心，来进行安全区域、人员在岗、车辆实时轨迹等管控和监控。沃旭定位系统不仅节省了大量的人力劳动，而且极大的提高了工作效率，助力传统企业向智能工厂升级。

大数据时代，多维场景高效应用

通过前段时间的施工方案举例，能够让大家更清晰的了解定位技术在工厂的实际应用。

以天津某大型工业制造厂为例，在运营中经常会遇到以下问题：
*厂区、仓储有限，零部件过大，需要合理安排进场时间；
*工厂面积庞大、找人难；
*物料信息采用打印方式，容易损坏、难识别；
*车辆等生产物料调度难，利用率低；

针对上述问题，我们在工厂内部署了UWB高精确定位系统，并集成了定位标签，通过各类相关介入的实时精准定位，系统可实现电子围栏、智能巡检、轨迹回放、区域告警、视频联动、考勤管理等拓展功能。

比如：对物料定位，可以实时追踪进度，优化、协调仓储/进场等环节的时间与效率，信息可视化还能实现无纸化生产；对工作人员定位，可以快速找人，并能确定工序的生产时间及效率标准；再结合车辆等生产资源定位，在产量、质量、成本、安全等方面，实现持续优化，最终提升整个工厂的生产效率。

不仅是制造行业，如今UWB高精确定位系统还活跃在电力行业、石油化工、隧道管廊、仓储物流和公检司法等多个类别，应用场景相当广泛。

一、方案概述

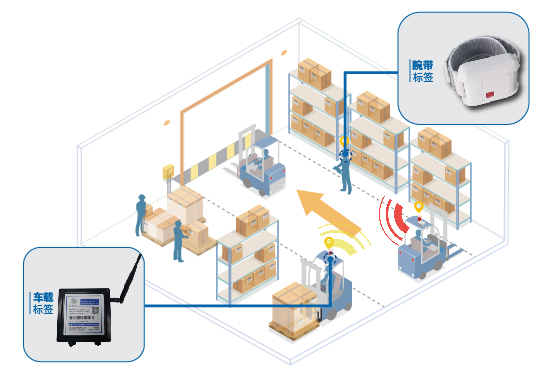

科罗德科技叉车防撞设备主要由UG-230测距基站和UT-206-H测距标签两部分组成。

在叉车和盲区拐角处安装测距基站并配有声光报警器，人员佩戴测距标签。

根据实际需求，通过配置工具设定好预警距离。

当车与车，人与车之间的行驶距离小于设定的预警距离值，声光报警器根据设定的不同层次的预警距离发出不同报警提示，预防事故的发生。

二、技术优势

应用场景

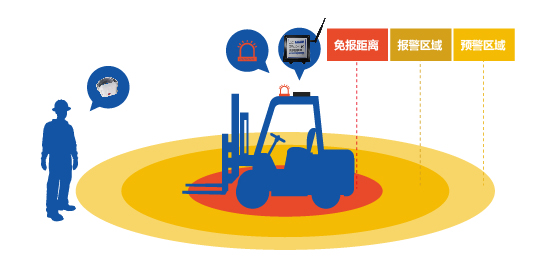

▎人车防撞

■ 车辆安装UG-230车载定位标签及声光报警器，人员佩戴UT-206-H

■ 人车距离小于设定的预警区域安全值，报警器发出闪烁提示

■ 人车距离小于设定的报警区域安全值，报警器发出声光提示

■ 具备免报功能

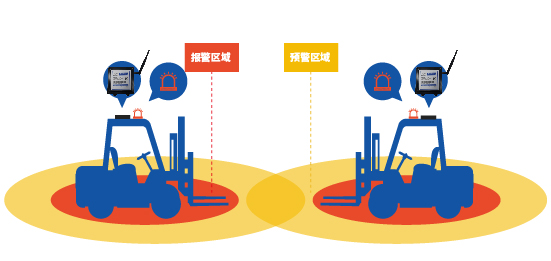

▎车车防撞

■ 车辆安装UG-230车载定位标签及声光报警器

■ 车车距离小于设定的预警区域安全值，报警器发出闪烁提示

■ 车车距离小于设定的报警区域安全值，报警器发出声光提示

▎拐角（盲区）防撞

■ 车辆安装UG-230车载定位标签及声光报警器，人员佩戴UT-206-H，拐角处安装UG-230及声光报警器

■ 车达到拐角处时，车辆与拐角的报警器发出声光告警，对视线遮挡的另一侧提醒作用

■ 人车距离小于设定的预警区域安全值，报警器发出闪烁提示

三、成功案例

天津新能源企业车辆防撞项目

厂区内有一个堆放草料的大型仓库，平时通过叉车进行草料的运输，为防止叉车在行驶过程中与人员发生碰撞，现通过部署防碰撞设备来规避风险，提升现场安全性。

一、方案概述

工厂仓储货物管理解决方案，以国际先进的UWB定位技术为核心，为企业提供厘米级别的高精度定位服务。在规定区域内架设UWB定位基站，采用0维存在性检测、1维线性轨迹定位和2维区域平面定位融合的多维定位模式，直接或间接的方式精准定位货物的实时位置，结合电子围栏、轨迹追踪等业务功能与WMS仓库管理系统对接，为货物出入库、货物盘点、重要资产管理、智能调度等提供有力的数据支撑，大幅提升工厂仓储作业流程效率，降低人力资源的消耗。

• 定位对象：重要货物、资产，原料以及物流器具（托盘、货架、PDA）

二、方案架构

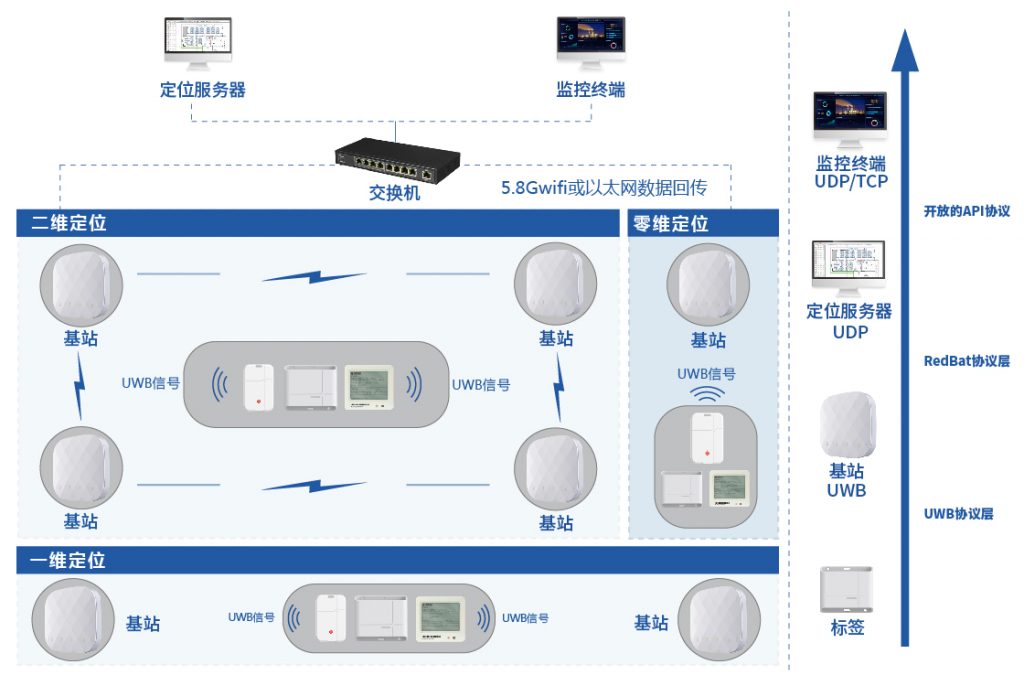

UWB高精度定位系统主要由硬件（基站、标签），定位引擎软件（C/S架构），API接口构成，系统架构如下图：

定位标签和定位基站通过UWB脉冲信号进行通信，定位基站将收到的定位标签数据通过有线以太网或5.8G Wi-Fi网络传输到LS1000定位引擎进行数据分析和处理，将处理的精准位置通过开放的API接口传输至上层应用。

三、业务功能

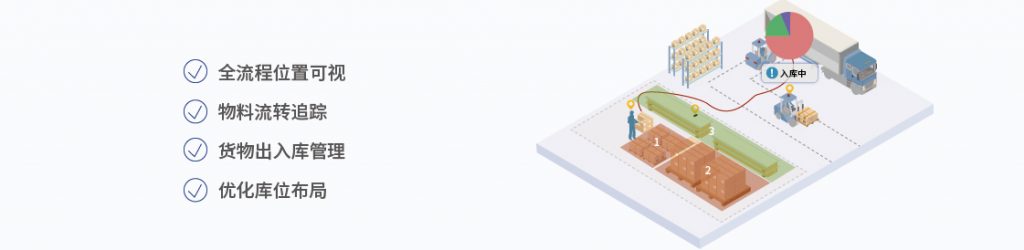

可视化仓储管理

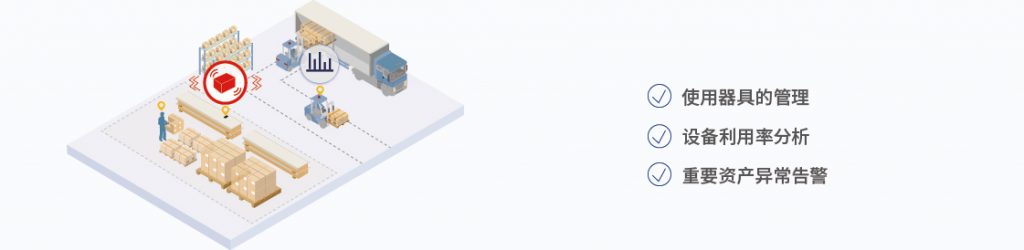

重要资产管理

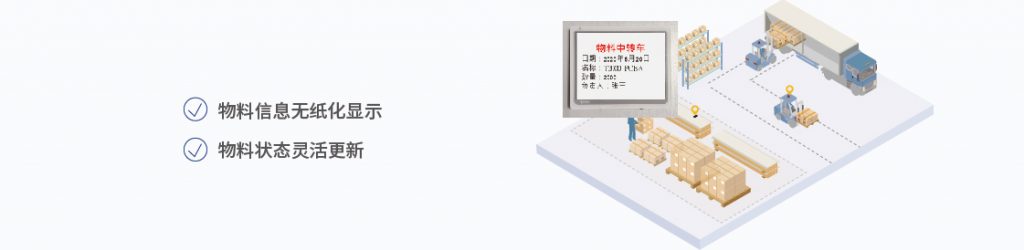

无纸化管理

四、成功案例

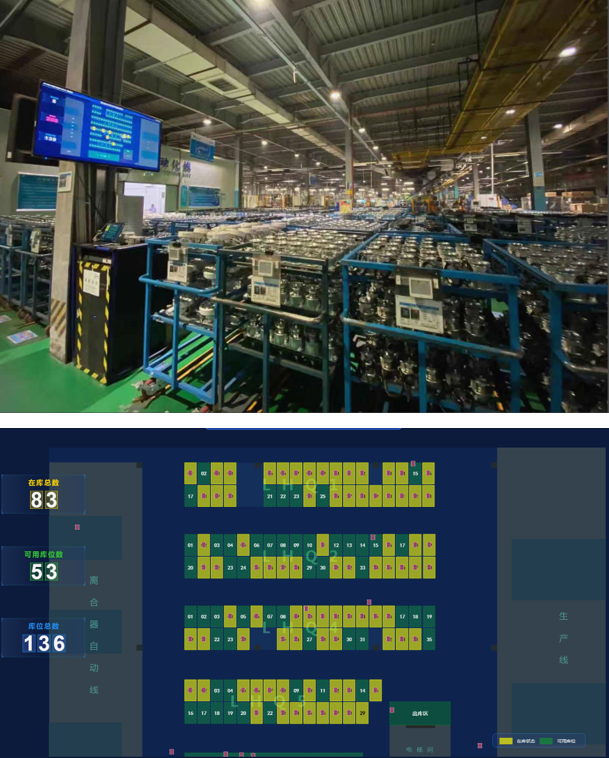

项目名称：天津某铸造工厂外企

业务需求：天津某铸造工厂外企是典型的离散物流（参考左上图），物料框在每次入库、出库、移库时都需要推到指定的区域进行扫码，记录库位，浪费大量的人力资源。现通过UWB+电子墨水屏来提升工厂物流的流转效率。

解决方案：

覆盖区域部署UWB定位基站，物料框绑定墨水屏定位标签；

通过精准定位，工人把物料框直接推到库位上，自动完成入库、出库、移库，不再需要扫码的流程；

通过墨水屏标签，一目了然的显示物料料号，类别，工艺，数量，生产单号等信息。

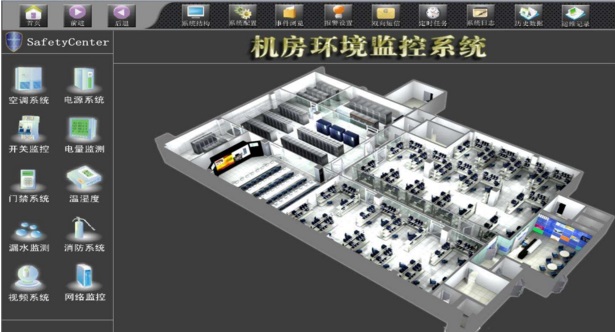

一、动力设备监控

机房监控系统动力系统监控包括机房的全部电源设备，如高压配电、低压配电、柴油发电机组、配电柜、UPS、直流电源系统、蓄电池等。

(1)供配电：机房监控系统监测一级、二级交流配电柜的主回路和各分回路的各种参数。如电压、电流、频率、有功功率、功率因数、无功功率、视在功率等；监视各级开关的开关状态。显示和记录各种参数的变化曲线，并对各种报警状态进行记录和报警处理。

(2)柴油发电机组：机房监控系统监测发电机组输出电压、电流、频率(转速)及水温、油位、油压等参数；发电机组运行状态、燃油阀开关状态等各种状态的实时记录和报警处理；控制发电机组的启停。

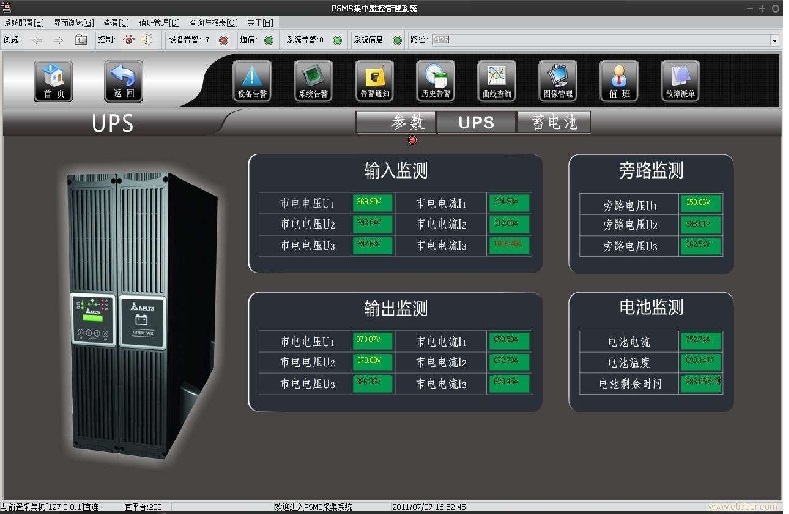

(3)UPS：在UPS供应商提供UPS通讯协议的情况下，机房监控系统可以监测协议提供的所有参数和状态。参数包括输入输出电压、电流、频率、功率、蓄电池组的电压、后备时间、温度等;状态包括整流器、逆变器、电池、旁路、负载等部件的状态；显示和记录各种参数的变化曲线，并对各种报警状态进行记录和报警处理。

(4)直流电源系统：机房监控系统监测输入市电的状态，电池电压及其状态，显示和记录电池电压、蓄电池温度的变化曲线，并对各种报警状态进行实时的记录和报警处理。

二、空调设备监控

(1)机房专用精密空调为智能设备，只要具备智能接口，就可以多方面 监控空调的运行参数。根据精密空调供应商提供的通讯协议和远程监控板，实时监测精密空调的回风温度、回风湿度、冷冻水进出温度、流量、冷却水进出温度及冷冻机、冷冻水泵、冷却水泵工作电流等参数；监测工作状态包括压缩机状态、风机状态、加热器状态、抽湿器状态（水冷式空调还可监测到冷却水塔的补水池液面状态、冷却水塔风扇状态、冷却水阀门状态等）等各种工作状态；显示和记录各种参数变化曲线，并对各种报警状态进行实时的记录和报警处理。控制空调的启停、调节温度和湿度。可通过系统直接设定空调机的各种参数。

(2)普通空调：通过改装空调电路，或者利用空调红外控制器，对其市电状态、风机状态、压缩机状态以及报警信息处理，根据温度变化控制空调启停。

三、温湿度监控

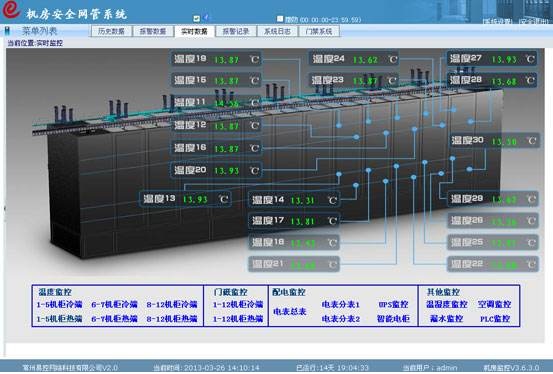

通过采集温湿度传感器所监测的温度和湿度数据，机房监控系统以直观的画面实时记录和显示机房各区域的温湿度数据及变化曲线，以及越界报警信息处理。

四、图像视频监控

图像监控系统采用视频组态的概念，将各通道的图像以控件组态的方式随意插入某个界面，对于大型的监控系统而言，以电子地图的方式来集中管理各个场地的数据和图像的界面，十分方便。由于将机房监控系统和闭路监控合二为一，因而可以随意实现动力环境与图像的联动控制，一旦有异常事件发生，机房监控系统自动弹出现场图像画面，即时录像并作报警提示和处理。

五、漏水监测系统

机房漏水检测是对机房空调或者窗户等处可能漏水的地方进行监测，它通过采集测漏主机的报警信号监测任何漏水探头上的漏水情况，一旦发生报警机房监控系统，立即机房切断上水支管和上水总管的上水电磁阀，彻底封闭水路，断绝继续泄水发生，并可以定位检测具体的漏水系统，同时将报警信息通过短信平台发送到相关管理人员，且在现场有声光报警产生。

六、智能门禁管理

由门禁控制器、门禁卡、读卡器、电控锁、网络扩展器、门禁管理软件、管理计算机等构成，机房监控系统实现了对机房的出入控制、进出信息登录、保安防盗、报警，同时提供了多种形式(RS485、无线modem、拨号、TCP/IP、短信、SP)的联网功能。

七、消防系统监控

通过采集消防控制器或烟感探测器、温感探测器的报警信号实时监测火灾警状态，当有火警发生，机房监控系统以直观的画面显示报警信息并作报警通知，采取控制措施如开门开通风设备，启停其他相关设备。

八、防雷系统

机房监控系统监测电源防雷器的工作状态，对防雷器被雷击或浪涌破坏进行实时的记录和报警通知。

九、网络设备监控

通过网络与路由器、服务器、小型机等建立通讯联系，直接从这些网络设备中获取各种信息，通讯过程采用*上通用的简单网络管理协议（ SNMP ），无需在网络设备上添加任何应用程序，即可监控机房内服务器、路由器、工作站及其他网络设备的工作状态；记录网络设备的启停时间、网络流量- 时间曲线；统计通讯繁忙程度、通讯可靠性；对于服务器非法关机、通讯拥塞或通讯瘫痪等严重事件立即给出报警信息，并弹出该网络设备的相应画面和处理建议，保障网络系统的网络系统的安全可靠性。

应用

机房监控系统广泛应用在各行业领域如通信基站、中大型工厂、重要的政府部门、工商税务、金融机构、#%等，采用分散部署、集中监控系统完成全天候、无人值守的监控工作，确保机房设备的稳定运行，提高了机房管理的安全性能和可靠程度，实现了机房的科学管理。

机房联网集中监控管理解决方案

一体化机房动力环境监控系统为企业分布式机房的管理与维护的提供经验丰富解决方案，通过采用TCP/IP方式，在Internet中,在有线或无线LAN网中，在VPN虚拟网中等等，分散的机房可以很容易与管理中心建立起联系，用较低的成本，在管理中心对广泛分布的机房动力设备、环境、消防、门禁、视频等实现统一监控管理。

多级联网运维，集中管理与分级管理相结合

瑞尔时代中心联网运维管理平台支持3级联网监控，能在省级中心管理各地市监控中心以及直接管理各地市分机房所有设备;能在地市监控中心管理下面各个区县级分机房所有设备;现场每个机房管理人员能且只能管理本机房所有设备;各监控中心和各分机房管理人员能通过WEB浏览所辖机房的运行情况。

降低维护成本，提高维护效率

瑞尔时代中心联网运维管理系统将分散的机房维护工作由人工定期巡检变为主动提醒模式、由大量人员各机房巡检变为一人中心巡检，实现无人职守或中心1人职守，大大减少维护工作量和降低维护人员数量;专家知识库真正成为用户设备维护的利器，提高维护效率;定时邮件发送统计报表，准确反映机房运行状态，故障率，分布，特点等情况，方便机房维护工作。

安全可靠，稳定运行

通过对机房门禁监控，正确识别非法开门，联动现场声光告警，并通过短信/电话等方式及时通知管理员。管理员可远程打开IE浏览器通过视频监控画面核实和处置，较 大程度保障机房防盗安全需求。

故障定位，告警过滤

瑞尔时代机房联网运维管理系统通过对分机房动力环境系统的告警进行条件过滤，按时间、告警等级，当前告警或已结束告警状态，未确认或已确认状态，告警类型，设备类型等条件，帮助客户快速找出关心的告警，为您提供舒适便捷机房运维平台，准确反映机房运行状态和所需关注的问题。

个性化定制、拓展增值业务

中心运维系统采用灵活的报表架构设计，支持客户自定义，表格、矩阵、图表和混合报表模式和多种文件格式，满足客户不断增长的业务需求。

中心运维系统提供降低机房的IT设备、电源系统、制冷系统、照明系统等主要能耗的整体解决方案。通过节能管理、智能化群控等手段，人来灯亮，人走灯灭，新风系统自动定时启停等功能，降低机房能耗，并统计各分机房能耗PUE值，不断优化整个机房系统的用电管理。

中心运维系统推出蓄电池管理业务，实时检测电池电压、电流，生成电池曲线报表，检测电池剩余容量、预测放电时间，判断蓄电池是否合格，协助管理员做好蓄电池更新维护工作。

延长机房寿命

机房服务器使用寿命受环境影响很大，一体化动环监控系统实时监测机房空调状态和环境温度，如发现异常情况，将及时通知管理员检查维护，保证机房重要设备常年处于良好运行环境，延长机房核心设备使用寿命。

一、软件管理实行分级权限制

月租卡实行预交费用

特种卡以时间为限额

储值卡以余额为限额

临时卡随到随取，简捷方便；

二、停车场系统应用

进场车主和停车场的管理人员均持有一张具有私人标识的感应卡，作为个人的身份识别，只有通过系统检验认可的卡片才能进行操作(管理卡)或进出（停车卡），充分保证了系统的安全性、保密性，有效地防止车辆失窃，免除车主后顾之忧。

主要设备

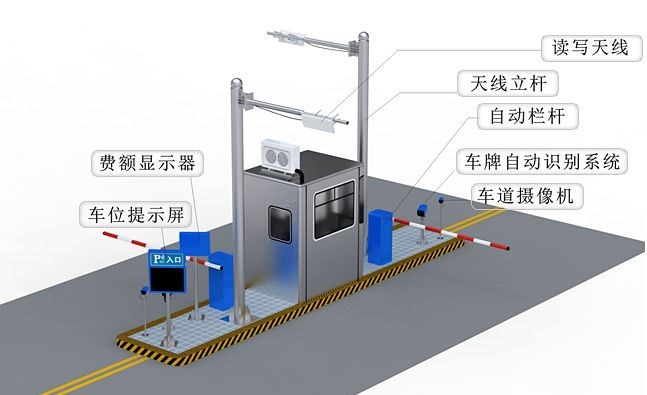

停车场管理系统配置包括：停车场控制机、自动吐卡机、远程遥控、远距离卡读感器、感应卡（有源卡和无源卡）、自动道闸、车辆感应器、地感线圈、通讯适配器、摄像机、传输设备、停车场系统管理软件等。

停车场设备：出入口控制机

停车场设备：出入口道闸

基本功能

刷卡出入                         计时收费

中/英文显示                   语音提示

出入口对讲                    自动吞卡、吐卡

出入口图像对比            实时监控

防砸车                            车牌识别

空位数量提示                车位引导

级别高 功能

无卡管理系统                  手机刷卡系统

区域车位引导系统          停车场找车系统

自动区分车型收费          自定义系统功能。（分时区区别收费，高峰期不落闸等）

远程监控，控制功能      控制车辆进入权限。

记录及限制停车时间      防止人员收费漏洞。

车位满时限制进入         单通道系统，可防止车在通道内堵车。

实现不停车过通道         全视频收费系统

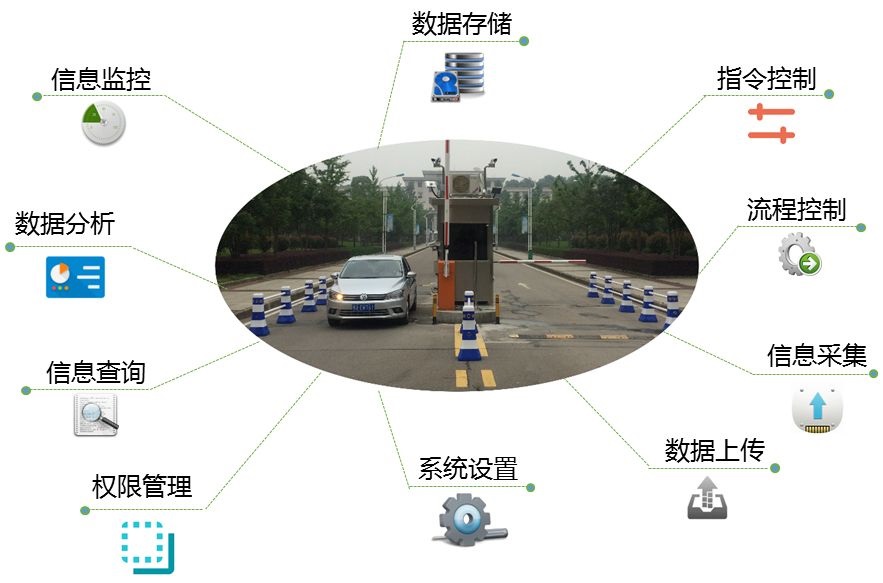

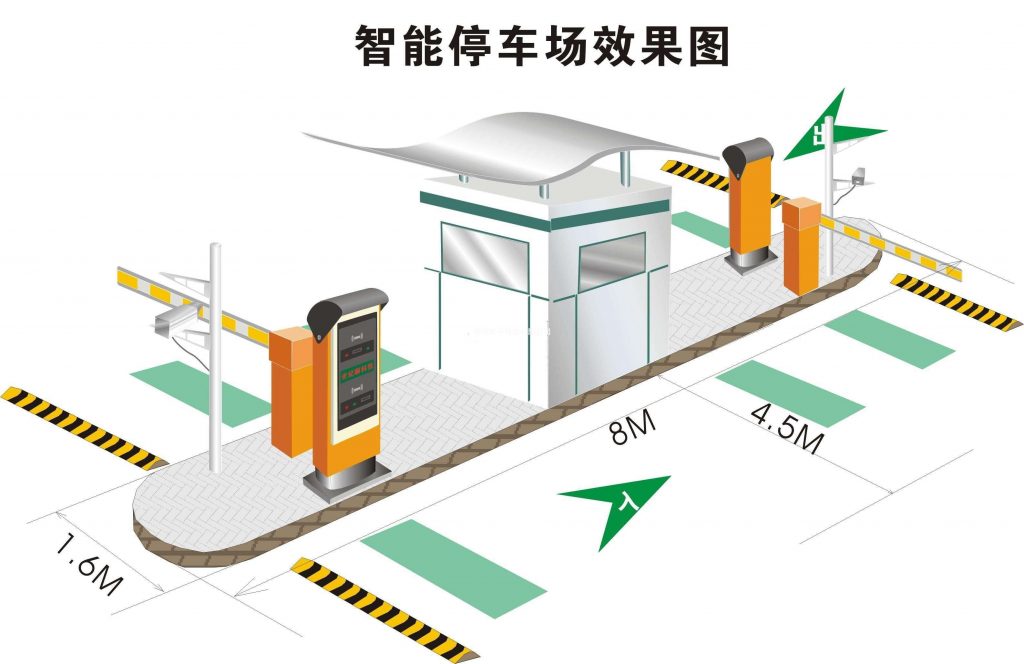

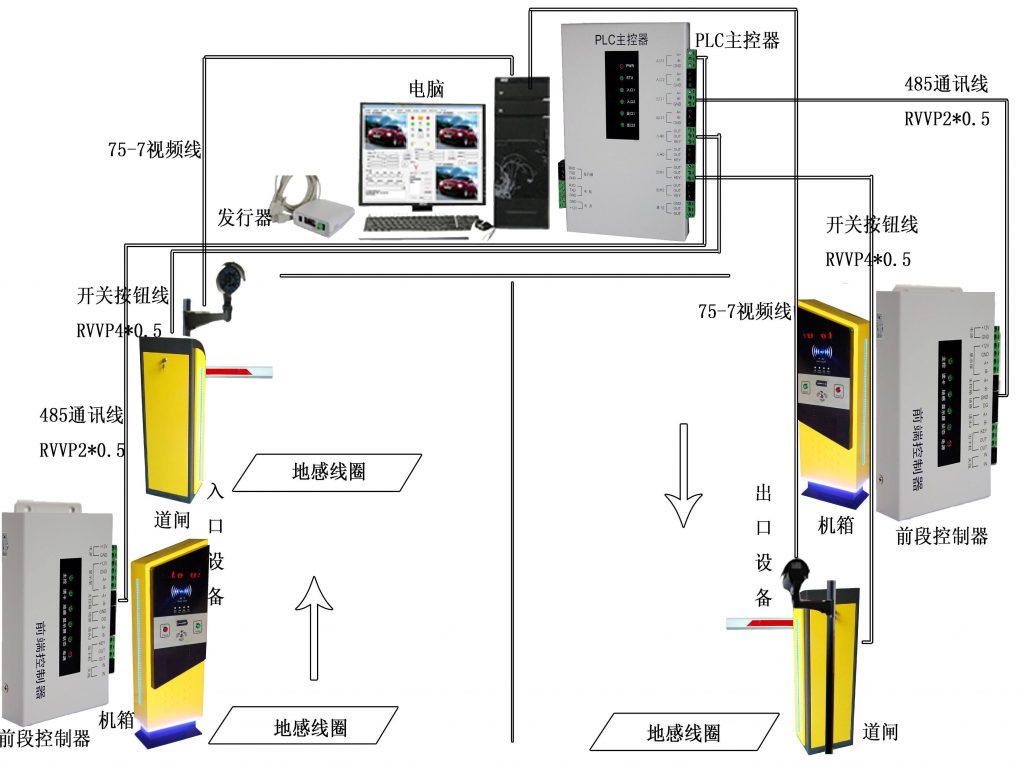

停车场管理系统架构与功能

停车场管理系统架构与功能*控制系统：主控模块、液晶键盘、电脑串口板、停车场管理软件、对讲主机等、电脑及打印机等；

停车场管理系统架构与功能入口系统：入口机箱、出卡机（可选配）、读卡器、控制器、彩色摄像机、车辆检测器、自动道闸、车辆满位显示器等；

出口系统：出口机箱、读卡器、收卡机（可选配）、控制器、彩色摄像机、车辆检测器、自动道闸等；

IC卡停车场管理系统采用IC感应卡
系统软件采用SQL数据库
登录系统：操作员进入系统的门户
系统维护：提供对系统的维护手段
档案管理：建立车辆类型档案
IC卡管理：可分250种权限进行管理
IC卡检测：检测IC卡的内容；
IC卡发行：发行出入卡，可打印发行记录表；
IC卡延期：延期月票卡、*卡、可打印延期记录表；
IC卡回收：回收出入卡，可打印回收记录表；
IC卡黑名单：禁用和启用出入卡，可打印黑名单表；
查询出入卡的基本档案，可打印出入境卡的期表；
具有多种数据统计、记录查询及报表打印功能。

设置方案

以下几种模式中，临时访客车辆都遵循入场按键取卡，出场时保安人工收卡，交费确认后自动放行车辆，不在每种模式中重复说明。

模式一

采用近距离卡，实现车辆通行收费；

模式二

采用远、近距离读卡机结合；

模式三

采用近距离读卡与车牌自动识别相结合；

模式四

采用近、中距离相结合；

模式五

采用近距离卡与人车对照相结合系统；

方案背景

        2018年10月26日，国家住建局发布《关于启用全国建筑工人管理服务信息平台的通知》，要求各省市搭建自主实名制监管平台，推行劳务实名制，并要求于2019年6月30日前实现与全国平台中央数据库的互联共享。此外，2019年2月17日住建局发布《关于印发建筑工人实名制管理办法（试行）的通知》，要求全面实行建筑工人实名制管理制度。

     同时，为深入推进建筑业“放管服”改革，加速政府监管创新，更高效地为广大建筑企业和建筑工人营造良好环境，以推进建筑行业积极发展，实名制监管平台与建筑工人实名制管理制度的建立已刻不容缓。

方案特点

核心数据 清晰直观
建筑企业概况、项目统计、核心数据集中收录，全面、高效监管企业项目

         实名监管 一步到位               企业用工实名制进展情况可查询、可追溯，违规行为智能预警，即使发现问题

智慧监管 一手掌控
不必亲临现场也能掌握项目动态，PC&移动端协同为政府“减负”，智慧监管易如反掌

            开放接口 服务定制        根据需求灵活定制功能，同时可结合各政务信息平台的数据接口（如公安、人社、税务等）

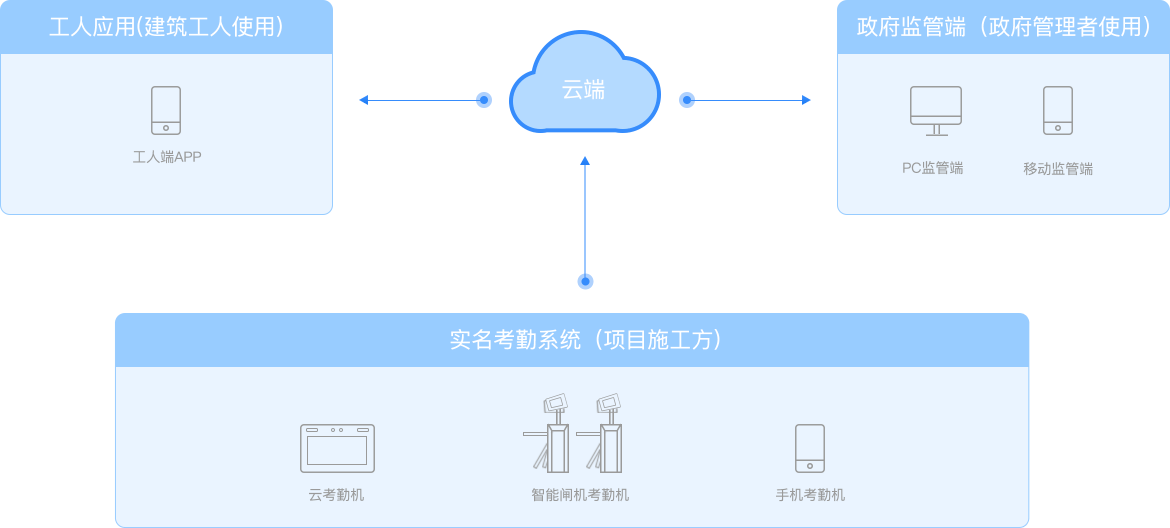

方案构成

方案介绍

          政府监管解决方案由政府监管平台、实名考勤系统、工人端组成，项目通过使用实名考勤系统，将实名信息、考勤数据等上传至云端服务器，政府人员可通过政府监管平台，实时查看、监控数据，同时配备移动监管端—监管易APP，PC+移动双端协同，实现高效监管。而工人可以通过下载工人端APP，随时随地知晓自己的考勤情况，心里有数，干活放心！

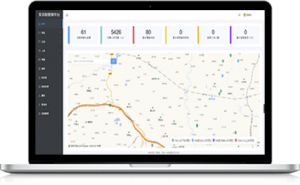

政府监管平台

主要功能：企业，项目申请审批，项目统计，考勤统计，用工统计，企业管理，项目管理，人员管理，考勤管理，环境监控管理，信息处理，警告处理，黑名单管理，权限管理

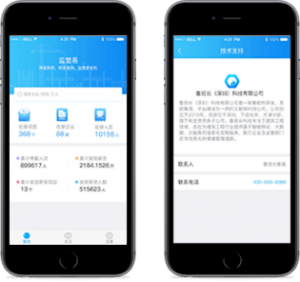

监管易

政府人员可通过监管易APP实现高效移动办公，随时随地查看企业、项目、工人的信息情况，高效又便捷

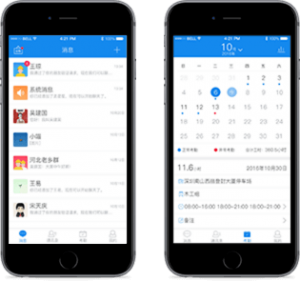

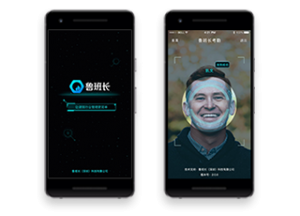

工人端

主要面向建筑工人使用，具有以下功能：

唯一二维码，工人身份信息“一码通”

查看考勤、薪资情况等，工人权益有保障

消息通讯平台，工人群体沟通无障碍

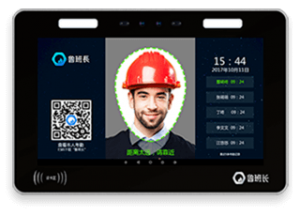

实名考勤系统

传统门禁的管控方式是通过刷卡验证的方式进行出入口人员管理，使用卡片的方式一方面存在卡片易丢失、代刷卡的问题，给管理上带来不便，同时使用门禁卡存在被复制的风险。随着生物识别技术的发展，特别是人脸识别技术的不断成熟，将人脸特征作为身份识别的依据，并以此为基础借助视频技术、深度学习技术等，实现企事业单位日常管理的信息化和身份识别统一化已经成为未来的发展趋势。

二、方案设计

企业园区的人员出入管控主要在一楼及地下车库的电梯口、各楼层的办公室入口和其他重点区域，通过部署人脸识别终端和人脸测温一体机，配合人员通道、门禁电锁等设备形成人员一脸通管控方案，可实现刷脸和测温数据实时同步管理软件，搭配灵活的考勤规则，实现无接触的门禁管理和考勤管理，助力企业复工中的疫情防控，提升办公室、园区的智能化程度和人员出入口通行效率，有效杜绝考勤中的替打卡现象。

三、设备主要部署在以下点位：

1、企业园区入口：人脸识别终端+人员通道/广告门，实现人员通行及考勤管理，（如需测温功能，可在半室外的环境下，使用DS-K1T6Q-F70-3XFTB人脸门禁测温一体机替换人脸识别终端）

2、园区内独立办公楼一楼大厅及地下车库的电梯口：采用人脸测温一体机+人员通道作为管控方案，对具有通行权限且测温符合要求的人员放行，同时可配合管理软件下发临时卡实现对访客的管理。

3、各楼层办公室出入口：采用人脸识别终端+门禁电锁作为管控方案，实现人员通行及考勤管理。

4、财务室等重要场所：采用人脸识别终端+门禁电锁作为管控方案，同时开启双重认证（人脸+刷卡或人脸+密码），保证重点区域安全。

5、高层管理人员办公室：人脸识别终端+可视对讲套装，方便高层管理员可视化查看来访人员

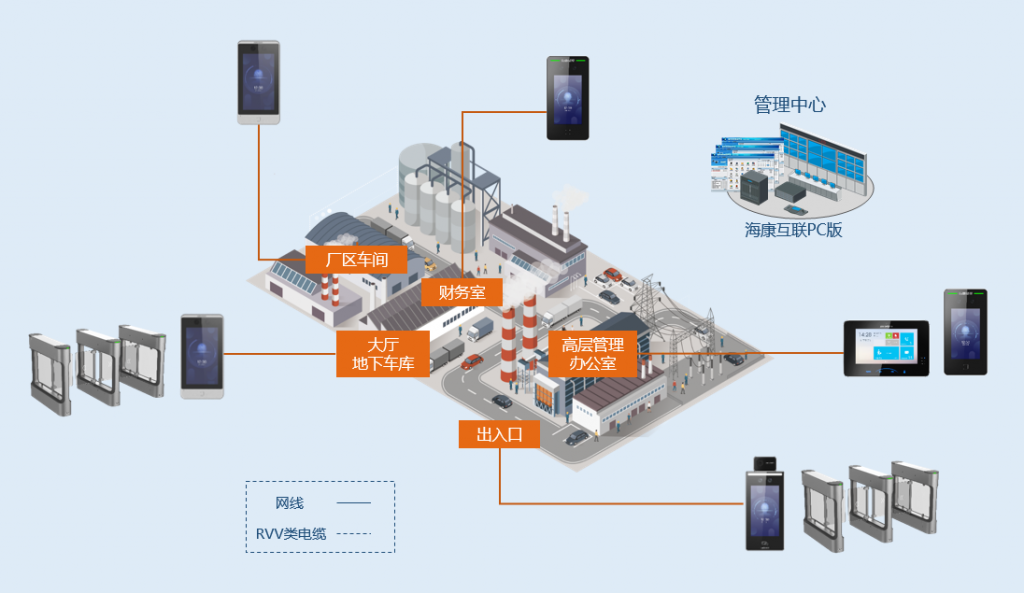

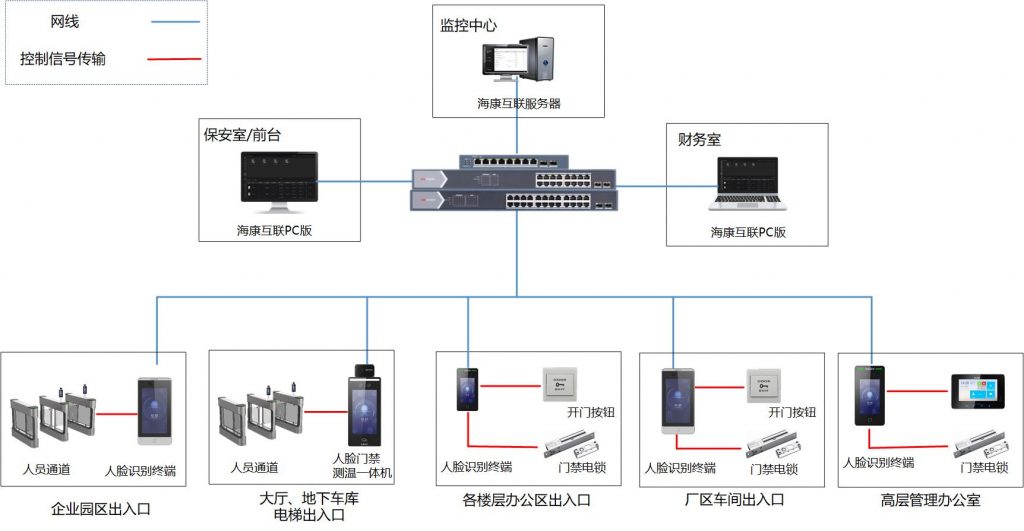

四、方案拓扑图

五、方案特色

“一脸”通行，畅快轻盈，用“刷脸”代替刷卡，安全快捷，不用担心卡片遗失或盗用。

多种功能，一机集成，测温、门禁、考勤三合一，支持人脸权限验证+面部测温模式，屏幕上可显示体温检测结果，并对异常体温实时输出语音报警，人脸认证和测温数据实时同步管理软件，异常数据实时可查，自动生成考勤报表。

高端科技防舞弊，老板再也不用担心员工“翘班”了。采用深度学习算法，支持照片、视频防假功能，杜绝照片或视频认证等舞弊现象。

安全卫生无接触，员工无需排队聚集等候打卡，避免指纹考勤接触，佩戴口罩亦可识别通过，支持口罩检测模式（可选择强制要求佩戴口罩入园模式），告别传统“人工喊话模式”，无需执勤人员反复叮嘱。

提升园区管理人员人效，有效解决“逐一核验人员效率低，统一放行不安全”的问题。人脸终端设备比对时间≤0.2S，人员通道可根据人流量情况设定闸机开、关速度。每个入口只需一名安保人员指引和监督，大大降低安保人员数量，提升人效。

考勤管理更方便，支持一中心多端，跨部门协作管理，通过门禁管理软件或平台，可实现门禁时段管控，按需授权开门，多种比对模式，局域网考勤统计等多种功能

2021年1月11日，教育部召开学校疫情防控专家咨询会议指出，高校留校师生需把好“校门关”，严格入校测温、查验健康码等措施，针对春季开学学校疫情防控特别是师生返校疫情防控，需因时因地因校细化防控方案；2021年1月15日，江苏教育厅发布《中小学校寒假前后新冠肺炎疫情防控要点》指出严格落实学校疫情防控措施，人物同防，做好春季开学预案，确保测温设备正常、数量充足。采取措施对红外测温仪等设备进行校准，保证测温数据可靠，储备一定数量测温用品。

2、现状问题：

a、人工测温效率低和登记繁琐：普通热成像技术精度低，不适合人体测温，达不到初筛的目的，人工测温方式效率低、工作量大，投入大，不适合校园出入口场景；

b、人员通行效率低：传统人工测温和查看健康码效率低，需现场保安反复确认，大流量师生进入校园通行效率低，人员易聚集，存在交叉感染风险；

c、疫情管控难度大：师生人证码未合一，健康状态未实时同步，管控难度大，家长无法第一时间获取学生到校情况和健康状态；

3、需求分析：

a、高精度、非接触测温：非接触式、高精度测温，满足学校开学后，各类大流量并发测温场景，异常温度数据及时上报；

b、提升师生通行效率：测温、健康码一体化，自动核验，快速通行；快速检查，减少人员聚集，降低传染风险；

c、全方位监管师生疫情动态：联网统一数据上报平台，异常数据及时预警，一人一档跟踪师生健康状态，学生进出校园情况，体温数据及时通知家长，异常情况家长第一时间响应；

二、方案亮点
高精度热成像测温+健康码识别方案实现人员测温、人员信息和健康码识别一体化功能，全面提升疫情防控工作的科技化水平，提高检测效率、降低交叉感染风险：

1、免接触，高精度测温：红外非接触体温检测，检测精度可达±0.3℃（加黑体）降低交叉感染风险，节省人力、物力；

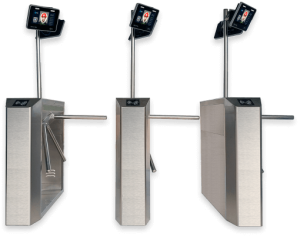

2、4合一高效自动核验：采用测温一体化闸机，实现体温检测、健康码核验、人脸、人证核等功能，且可利旧闸机，实现智慧化改造，高效筛选入园人员；

3、统一联网管理，数据可视化：数据看板可视化，人员进出数据、体温数据、健康码统计；

三、应用场景
广泛应用于学校大门、宿舍等出入口场景

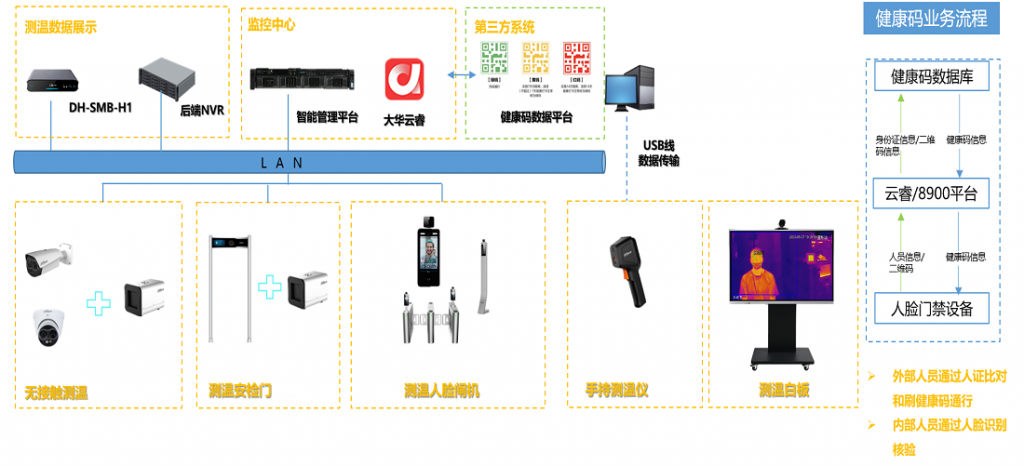

四、方案组网图：
